آرماتور بندی فونداسیون

آرماتور بندی فونداسیون یک فرآیند ضروری و مهم در ساخت سازه است که در آن میلگرد ها به‌منظور تقویت بتن فونداسیون نصب می‌شوند. این آرماتورها برای تحمل تنش‌ها و فشارهای ناشی از بارهای ساختمان و مقاومت در برابر تغییرات محیطی به بتن افزوده می‌شوند. آرماتور بندی فونداسیون باید صحیح و بدون مشکل انجام شود زیرا ساخت فونداسیون تضمین‌کننده استحکام و پایداری ساختمان است و باید با دقت و طبق استانداردها انجام شود. در ادامه با وبلاگ قشم آهن، تامین کننده برتر میلگرد جهان فولاد سیرجان همراه باشید.

آرماتور بندی فونداسیون

آرماتور بندی فونداسیون یکی از اجزای حیاتی در ساخت سازه‌های بتنی است که نقش اساسی در انتقال بارهای مختلف به خاک زیرین و اطمینان از پایداری و دوام ساختار کلی ساختمان ایفا می‌کند. آرماتوربندی فونداسیون به‌طور کلی به معنای ایجاد شبکه‌ای از میلگردها (آرماتور) در داخل فونداسیون بتنی است تا مقاومت کششی بتن را در برابر انواع تنش‌های وارده افزایش دهد. این عملیات مستلزم رعایت دقیق اصول مهندسی و استفاده از استانداردهای مربوطه است تا علاوه بر کارایی فنی، مقاومت ساختاری فونداسیون نیز در برابر نیروهای مختلف تضمین شود.

آرماتور چیست؟

آرماتور (یا میلگرد) به میله‌ های فولادی عمدتاً از نوع آجدار گفته می‌شود که برای تقویت بتن در ساخت سازه‌های بتنی به‌کار می‌روند. چون بتن در برابر فشار مقاومت خوبی دارد، اما در برابر کشیدگی و خمش ضعیف است، آرماتور وظیفه تقویت بتن در این زمینه‌ها را بر عهده دارد. به عبارت دیگر، آرماتور یا همان میلگرد به بتن اجازه می‌دهد که در برابر نیروهای کششی و خمشی ایستادگی کند و از شکستن یا ترک‌خوردن آن جلوگیری می‌کند.

تحلیل فونداسیون و طراحی آرماتور

قبل از انجام آرماتور بندی، طراحی سازه باید با توجه به نوع بارگذاری (بارهای مرده، زنده، باد، زلزله و …) انجام شود. بارهایی که به فونداسیون وارد می‌شوند شامل بارهای محوری (مثل وزن سازه) و بارهای خمشی (به‌ویژه در شرایط نامساعد زمین یا زیرساخت‌های لرزشی) هستند. تحلیل دقیق این نیروها و توزیع آن‌ها در فونداسیون موجب انتخاب صحیح میلگردها می‌شود.

در طراحی آرماتور فونداسیون، عمدتاً از روش‌های اجزای محدود (Finite Element Method – FEM) برای تحلیل پیچیدگی‌های استاتیکی و دینامیکی استفاده می‌شود تا توزیع تنش‌ها و کرنش‌ها در فونداسیون به‌درستی شبیه‌سازی شود. این فرآیند موجب می‌شود که میلگردها دقیقاً در نواحی با تنش‌های بالا قرار گیرند.

انواع آرماتور فونداسیون

انواع آرماتور یا میلگرد در فونداسیون عبارت اند از:

• آرماتور طولی (میلگردهای اصلی)
• آرماتور عرضی (میلگردهای تقویتی یا عرضی)
• آرماتور جانبی
• آرماتور های خم‌شده (آرماتور های زاویه‌دار)

آرماتور طولی (میلگردهای اصلی)

این میلگرد ها معمولاً در راستای طولی سازه‌ها قرار می‌گیرند و بارهای اصلی کششی و خمشی را تحمل می‌کنند.

آرماتور عرضی (میلگردهای تقویتی یا عرضی)

این میلگرد ها برای جلوگیری از جابجایی میلگرد های طولی و تقویت سازه در برابر نیروهای عرضی (مانند برش) به‌کار می‌روند. معروف‌ترین نوع آرماتور عرضی، خاموت است که به شکل حلقه‌ای و در اطراف میلگردهای طولی قرار می‌گیرد.

آرماتور جانبی

این آرماتورها معمولاً برای تقویت سازه در برابر نیروهای جانبی مانند زلزله به‌کار می‌روند و به‌عنوان تقویت‌کننده در اطراف آرماتورهای طولی نصب می‌شوند.

آرماتورهای خم‌شده (آرماتورهای زاویه‌دار)

در مواردی که نیاز به ایجاد زوایای خاص در آرماتور است، از میلگردهایی استفاده می‌شود که به شکل‌های مختلف خم شده‌اند.

انواع فونداسیون و آرماتوربندی

آرماتوربندی فونداسیون بسته به نوع فونداسیون طراحی‌شده می‌تواند متفاوت باشد. مهم‌ترین انواع فونداسیون‌های رایج عبارت اند از:

فونداسیون نواری (Strip Foundation)

در این نوع آرماتوربندی معمولاً به‌صورت میلگردهای طولی و عرضی (آرماتورهای عرضی به‌عنوان تقویت‌کننده و جلوگیری از پایداری جانبی) انجام می‌شود.

فونداسیون شمعی (Pile Foundation)

در این نوع آرماتوربندی در داخل شمع‌ها (پایل‌ها) انجام می‌شود و معمولاً از میلگردهای طولی با قطر بیشتر و میلگردهای عرضی (استراحتی) استفاده می‌شود.

فونداسیون صفحه‌ای (Raft Foundation)

این نوع فونداسیون معمولاً در زیر کل سطح ساختمان قرار می‌گیرد و آرماتوربندی آن به‌صورت شبکه‌ای پیچیده از میلگردهای طولی و عرضی به‌منظور ایجاد مقاومت یکپارچه در برابر بارهای وارده انجام می‌شود.

فونداسیون گسترده (Mat Foundation)

مشابه به فونداسیون صفحه‌ای بوده ولی در پروژه‌های با بارگذاری سنگین‌تر کاربرد دارد و نیازمند آرماتوربندی پیچیده‌تر است.

استاندارد طراحی آرماتور

طراحی آرماتوربندی فونداسیون به دلیل اهمیت بالا باید مطابق با استانداردهای بین‌المللی و ملی انجام شود. در ایران، استانداردهای موجود مانند آیین‌نامه بتن ایران (آبا) و استانداردهای BS 8110 یا ACI 318 معیارهایی را برای طراحی و اجرای آرماتوربندی مشخص می‌کنند. مهم‌ترین اصول طراحی عبارتند از:

• ابعاد میلگرد ها: در آرماتوربندی فونداسیون، باید از میلگرد های با قطر مناسب و از جنس مقاوم در برابر خوردگی (میلگرد های پوشش‌دار یا گالوانیزه در محیط‌های مرطوب) استفاده کرد.
• چیدمان میلگردها: باید فاصله میلگرد های طولی و عرضی به‌دقت محاسبه و رعایت شود. معمولاً فاصله آن‌ها بین 15 تا 20 سانتیمتر است. این فاصله باید به‌گونه‌ای انتخاب شود که هم در برابر تنش‌های کششی و هم فشارهای ناشی از بارهای ساختمان مقاومت کافی ایجاد کند.
• پوشش بتنی میلگردها: یکی از موارد حیاتی در طراحی آرماتور، رعایت حداقل پوشش بتنی است تا میلگردها از آسیب‌های ناشی از عوامل محیطی (مثل رطوبت یا خوردگی) محافظت شوند. طبق استانداردها، پوشش بتنی در فونداسیون‌ها باید حداقل 3 سانتیمتر باشد.
• اتصال میلگردها: میلگردها باید به‌طور صحیح و مقاوم به یکدیگر وصل شوند. این اتصالات به‌طور معمول از طریق جوشکاری یا پیچ و مهره انجام می‌شود، اما در بسیاری از موارد از بندها و سیم‌های مفتولی نیز برای اتصال میلگردها به‌هم استفاده می‌شود.

اجرای آرماتور بندی فونداسیون

اجرای آرماتوربندی به‌صورت مرحله‌ای و با دقت بسیار بالا انجام می‌شود که در ادامه هریک از مراحل اجرا آرماتور بندی فونداسیون شرح داده شده است.

1. آماده‌سازی قالب
2. برش، خم‌کردن و نصب میلگرد ها
3. بستن میلگردها
4. ریختن بتن

مراحل آماده سازی و نصب آرماتور بندی فونداسیون عبارت اند از:

1. آماده‌سازی قالب: پیش از شروع عملیات آرماتوربندی، باید قالب فونداسیون (شامل قالب‌های چوبی، فلزی یا پلاستیکی) آماده شود. این قالب‌ها باید به‌گونه‌ای طراحی شوند که فشارهای بتن را تحمل کرده و از جابجایی آرماتور جلوگیری کنند.
2. برش، خم‌کردن و نصب میلگردها: پس از تأمین میلگردها و ابزار مورد نیاز، آرماتورهای طولی و عرضی طبق طراحی نقشه‌های فنی برش و خم می‌شوند و سپس در قالب‌ها نصب می‌شوند. این فرآیند باید با دقت انجام شود تا موقعیت میلگردها تغییر نکند.

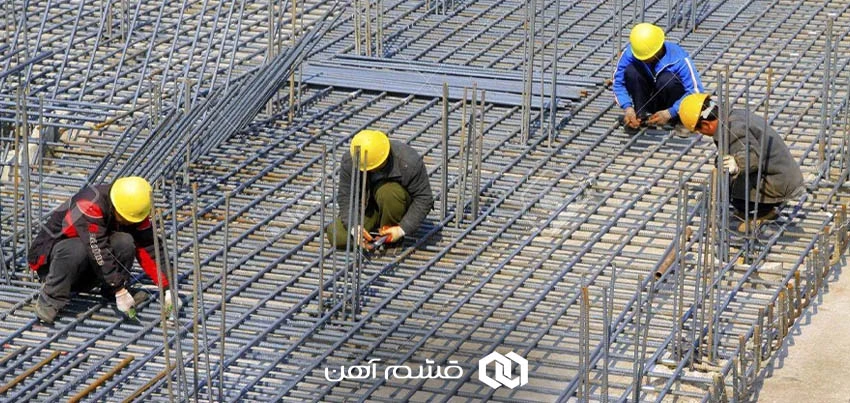

3. بستن میلگردها: میلگردها باید با استفاده از سیم‌های مفتولی یا سایر اتصالات استاندارد به‌طور محکم به‌هم متصل شوند تا در هنگام ریختن بتن جابجا نشوند.
4. ریختن بتن: پس از پایان آرماتوربندی، بتن ریزی باید به‌طور یکنواخت و بدون ایجاد حباب‌های هوا در فونداسیون انجام شود. توجه به زمان‌بندی دقیق برای شروع و پایان ریختن بتن نیز ضروری است.

سیم آرماتور بندی

سیم آرماتور بندی یا سیم مفتول یکی از ملزومات اصلی در فرآیند آرماتوربندی است که برای اتصال و تثبیت میلگرد ها (آرماتور ها) به‌ هم استفاده می‌شود. این سیم‌ها معمولاً از جنس فولاد یا آهن با مقاومت کششی بالا ساخته می‌شوند تا توانایی نگهداری میلگردها در موقعیت صحیح و جلوگیری از جابجایی آن‌ها هنگام ریختن بتن را داشته باشند.

مشخصات سیم آرماتور بندی

قطر سیم آرماتور بندی معمولاً بین 0.8 تا 2 میلی‌متر است، هرچند بسته به نوع پروژه، ممکن است این قطر متفاوت باشد. سیم‌های نازک‌تر برای اتصال‌های معمولی و سیم‌های ضخیم‌تر برای ایجاد اتصالات محکم‌تر و مقاوم‌تر به‌کار می‌روند. یکی از ویژگی‌های مهم سیم آرماتوربندی، انعطاف‌پذیری بالای آن است. این ویژگی باعث می‌شود که سیم به‌راحتی خم شود و میلگردها به‌طور محکم و دقیق به‌هم وصل شوند.

سیم آرماتور بندی یک جزء ضروری و کلیدی در فرآیند ساخت و اجرای سازه‌های بتنی است. انتخاب سیم با کیفیت مناسب و استفاده صحیح از آن در آرماتوربندی موجب پایداری و استحکام بیشتر بتن و در نتیجه افزایش ایمنی و طول عمر سازه‌های بتنی می‌شود.

نکات مهم آرماتور بندی فونداسیون

برخی از مهم ترین نکات در آرماتور بندی فونداسیون عبارت اند از:

1. طراحی دقیق و مطابق نقشه‌های اجرایی
2. انتخاب میلگرد مناسب
3. فاصله مناسب بین میلگرد ها
4. پوشش بتنی کافی
5. استفاده از سیم آرماتوربندی
6. کنترل کیفیت آرماتور
7. آزمایش و بررسی دقیق
8. نصب صحیح خاموت‌ها و میلگردهای عرضی
9. توجه به تنش‌های ناشی از زلزله و نیروهای جانبی
10. استفاده از ابزار و تجهیزات مناسب

آرماتوربندی فونداسیون از مراحل حساس در ساخت سازه‌های بتنی است که نیازمند دقت و توجه به جزئیات است. در صورتی که آرماتوربندی به‌درستی انجام نشود، ممکن است سازه‌های بتنی در برابر بارهای وارده آسیب‌پذیر شوند.

انتخاب میلگرد مناسب

همانطور که عنوان شد انتخاب نوع میلگرد آجدار در آرماتوربندی فونداسیون بسیار حائز اهمیت است و باید توجه ویژه ای به انتخاب و خرید میلگرد آجدار داشت.در این بین میلگرد جهان فولاد سیرجان کیفیت بسیار خوبی داشته و عملکرد بسیار خوبی در فونداسیون سازه خواهد داشت.

میلگرد های آجدار کارخانه جهان فولاد سیرجان به دلیل کیفیت بالا و نتیجه مثبت تست کشش Tensile testing، در بازار مقاطع فولادی ایران و حتی خارج از ایران سایر کشورهای آسیا بسیار پرفروش شده است. علاوه بر کیفیت مناسب، محل قرارگیری کارخانه از نظر جغرافیایی نزدیک به خلیج فارس و در منطقه صنعتی گل گهر همچنین امکان دسترسی حمل و نقل مناسب از دیگر مزایای خرید این میلگرد استاندارد به شمار می آید.
